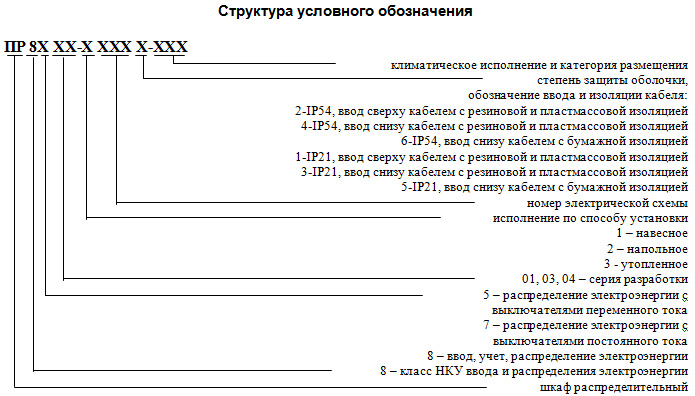

Пункты распределительные серии ПР 8000 Пункты распределительные серии ПР 8000 предназначены для распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях, для нечастых (до 6 в час) оперативных включений и отключений электрических цепей и пусков асинхронных двигателей.

Пункты серии ПР 8503 предназначены для эксплуатации в цепях с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц.

Пункты серии ПР 8703 предназначены для эксплуатации в цепях с номинальным напряжением до 440 В постоянного тока.

Пункты серии ПР 8804 предназначены для ввода, учета и распределения электрической энергии индивидуальных жилых зданий и малых производственных предприятий.

По требованию заказчика возможна установка двух- и четырехполюсных устройств защитного отключения на отходящих линиях.

Пункты распределительные ПР 8804

Рис.1 Шкафы распределительные серии ПР 8804 навесного исполнения
Шкафы распределительные серии ПР 8804 навесного исполнения
Нажмите для увеличения

Таблица 1. Габаритные размеры ПР 8804 навесного исполнения

Номер схемы Размеры, мм Масса, кг, не более
Н Н1 Н2 Н3
101-116, 141-144 1400 865±3 1440 1000 81
Х17-Х24, Х29-Х36 1200 665±3 1240 634,5 77
Х25-Х28, Х37-Х40 1000 465±3 1040 634,5 70

Рис. 2 Шкафы распределительные серии ПР 8804 утопленного исполнения
Шкафы распределительные серии ПР 8804 утопленного исполнения
Нажмите для увеличения

Таблица 2. Габаритные размеры ПР 8804 утопленного исполнения

Номер схемы Размеры, мм Масса, кг, не более
Н Н1 Н2
Х17-Х24, Х29-Х36 1200 1300 1230 80
Х25-Х28, Х37-Х40 1000 1100 103 73

ПР 8804

Номер схемы Iном шкафа, А Аппараты Модуль
защитного отключения
МЗО11 на ток,
А
Ном. ток выключателей, кол-во
исполнение Счетчик
однофазн
Счетчик
трехфазн
Трансформаторы
тока (3шт), А
Ввода типа
ВА57
Распределения типа ВА47, 6..63А
навесное утопленное Номинальный ток
теплового
расцепителя, А
Трехфазная
сеть
Однофазная
сеть
1101 - 200 + + 200/5 250 250 До 8 трехполюсных или до 6 четырехполюсных (3+N) До 24 однополюсных или до 12 двухполюсных (1+N)
1102 160 + + 200/5 200
1103 125 + + 200/5 160
1104 100 + + 200/5 125
1105 80 + + 100/5 100 100
1106 63 + + 100/5 80
1107 50 + + 75/5 63
1108 40 + + 75/5 50
1109 200 + + 200/5 - 250 До 8 трехполюсных или до 6 четырехполюсных (3+N) До 24 однополюсных или до 12 двухполюсных (1+N)
1110 160 + + 200/5 200
1111 125 + + 200/5 160
1112 100 + + 100/5 125
1113 80 + + 100/5 100
1114 63 + + 100/5 80
1115 50 + + 100/5 63
1116 40 + + 100/5 50
1117 3117 200 - + 300/5 250 250 До 8 трехполюсных или до 6 четырехполюсных (3+N) -
1118 3118 160 - + 200/5 200
1119 3119 125 - + 200/5 160
1120 3120 100 - + 200/5 125
1121 3121 80 - + 100/5 100 100
1122 3122 63 - + 100/5 80
1123 3123 50 - + 100/5 63
1124 3124 40 - + 100/5 50
1125 3125 50 - + - 63 -
1126 3126 40 - + - 50
1127 3127 50 + - - 63 - До 24 однополюсных или до 12 двухполюсных (1+N)
1128 3128 40 + - - 50
1129 3129 200 - + 200/5 - 250 До 8 трехполюсных или до 6 четырехполюсных (3+N) -
1130 3130 160 - + 200/5 200
1131 3131 125 - + 200/5 160
1132 3132 100 - + 100/5 125
1133 3133 80 - + 100/5 100
1134 3134 63 - + 100/5 80
1135 3135 50 - + 100/5 63
1136 3136 40 - + 100/5 50
1137 3137 50 - + - 63 -
1138 3138 40 - + - 50
1139 3139 50 + - - 63 - До 24 однополюсных или до 12 двухполюсных (1+N)
1140 3140 40 + - - 50
1141 - 50 + + - 100 63 До 8 трехполюсных или до 6 четырехполюсных (3+N)
1142 40 + + - 50
1143 50 + + - - 63
1144 40 + + - 50

По заказу потребителей трех-, четырехполюсные выключатели можно заменить на одно-, двухполюсные (1+N) (до 24-х модулей полюсов).

Пункты распределительные ПР 8503, ПР 8703

Рис. 3 Шкафы распределительные серии ПР 8503 навесного исполнения
Шкафы распределительные серии ПР 8503 навесного исполнения
Нажмите для увеличения

Таблица 3. Габаритные размеры ПР 8503 навесного исполнения

Размеры, мм Масса, кг, не более
Н Н1 Н2 Н3 Н4 L L1 B
1000 465 1040 634 265 750 835 260 73
850 935 78
- 750 835 - 69
850 935 80
1200 665 1240 834,5 265 750 835 260 93
850 935 97
- 750 835 84
850 935 84
1400 865 1440 999,5 265 750 835 260 94
850 935 101

Рис. 4 Шкафы распределительные серии ПР 8503 напольного исполнения
Шкафы распределительные серии ПР 8503 напольного исполнения
Нажмите для увеличения

Таблица 4. Габаритные размеры ПР 8503 напольного исполнения

Размеры, мм Масса, кг не более
Н Н1 Н2 L L1 L2 B
1200 1248 838 750 822 702 288 93
850 922 802 97
- 750 822 702 - 84
850 922 802 91
1400 1448 1003 750 822 702 288 92
850 922 802 95
