Устройство этажное распределительное модульное секционное типа УЭРМС предназначено для приема, распределения и учета электроэнергии, размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования АСК УЭ (автоматизированной системы контроля и учета электроэнергии).
Устройство состоит из двух вертикальных коробов модульных ящиков, в которых размещается силовое — и слаботочное оборудование. Короба являются связующими элементами всего устройства.
Устройство классифицируется: по количеству квартир на этаже, схеме ввода, расположению короба КСС , номинальному току вводных автоматов, высоте устройства.
Вид установки — навесной.
Преимущества
Аппаратура каждой квартиры в отдельном запираемом шкафчике
Применение порошковой краски позволяет повысить стойкость к механическим повреждениям и коррозии.
На коробах в верху имеются сдвижные части конструкции для выравнивания высот и подгона в плотную к потолку.
Позволяет прокладывать магистрали без штрабления стен.
Силовые линии и слаботочные линии разделены по своим каналам.
В установленном состоянии имеет степень защиты IP 31.
В канале КЭТ имеются специально разработанные шины N и PE.
Изделия типа УЭРМС производства EKF могут изготавливаться как отдельные элементы.
Использование КЭТ в качестве канала для прокладки кабеля.
Наименование
Количество квартир
Расположение короба КСС
Толщтна стенок бокса, мм
Артикул
УЭРМС
2
левое
0,8
заказная позиция
2
правое
3
левое
3
левое
3
левое
3
правое
4
левое
4
правое
5
левое
Габаритные и установочные размеры
Описание узлов:
Короб КЭТ (короб электротехнический)— 1 шт.
Короб КСС (короб связи и сигнализации) — 1 шт.
Ящик ЩУР (щит учетно-распределительный) от 1 до 4 шт.

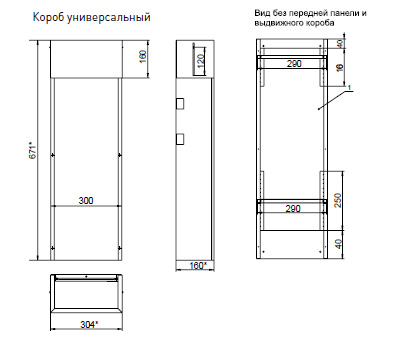

Короб универсальный с компенсатором высоты
Компенсатор высоты 200 м
Компенсатор высоты 400 м.
Оборудование в ЩСС устанавливается заказчиком на обьекте. Каждый ЩСС имеет 2 отсека.
ТВ — отсек телевизионного оборудования.
ТФ — отсек телефонной сети.
РИД — отсек радиосети и диспетчеризации.
АСК УЭ — отсек автоматизированной системы учета электропотребителей.
Параметры
Значения
Номинальное напряжение, В
240/415
Марка стали
сталь 08 пс ГОСТ 1050-88
Количество модулей в ЩУР
12
Толщина металла дверок ящиков и отсеков, мм
0,8
Толщина металла корпуса, мм
0,8
Контактируемые среды
невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
Тип покрытия
порошковое, RAL 7035
Угол открытия дверей
120°
Ввод кабеля
сверху и снизу
Степень защиты по ГОСТ 14254-96
IP 31
Климатическое исполнение
УХЛ4 по ГОСТ 15150-69
Особенности эксплуатации и монтажа
Устройство состоит из двух вертикальных коробов модульных ящиков, в которых размещается силовое - и слаботочное оборудование. Короба являются связующими элементами всего устройства Устройство классифицируется по количеству квартир на этаже; схеме ввода; расположению короба КСС , номинальному току вводных автоматов; высоте устройства. Эксплуатация устройства в климатических условиях внешней среды.
Устройство этажное позволяет создавать различные конфигурации конструкции, в зависимости от пожелания заказчика.
Использование КЭТ в качестве защитного канала для прокладки кабеля.
Устройство поставляется в разобранном виде что значительно облегчает транспортировку и монтаж.
Левое исполнение
Правое исполнение
Типовая комплектация
ЩУР(щит учетно-распределительный):
фальшпанель под 12 автоматов;
DIN-рейка;
панель счетчика;
КЭТ (Короб электротехнический):
DIN-рейка — 4 шт.;
уголок перфорированный (для регулировки DIN-реек по высоте) — 4 шт.;
кронштейны для установки шин N и PE;
ЩСС (щит связи и сигнализации) — 2 шт.
оборудование в ЩСС устанавливается заказчиком на объекте. Каждый ЩСС имеет 2 отсека.
ТВ — отсек телевизионного оборудования
ТФ — отсек телефонной сети.
РИД — отсек радиосети и диспетчеризации.
АСК УЭ — отсек автоматизированной системы учета электропотребителей.
Короб универсальный с компенсатором:
DIN-рейка — 2 шт.
уголок перфорированный (для регулировки DIN-реек по высоте)- 2 шт.
короб выдвижной (увеличивает высоту короба до 120 мм)
Короб КСС (короб связи и сигнализации):
4 отсека для TV оборудования, телефонной связи, радиосети и диспетчеризации, а также отсек автоматизированной системы учета электропотребителей;
DIN-рейка — 4 шт.
Компенсатор высоты 200мм/400 мм — пустой
Знаки электробезопасности с маркировочной таблицей.
