Арматура для СИП представляет собой совокупность приспособлений, предназначенных
для крепления провода СИП на опорах и фасадах зданий, для разводки линий, подключения
потребителей (абонентов), при вводе в трансформаторные подстанции и соединения
с силовым кабелем, а также с голым проводом при переходе с высоковольтной линии
(ВЛ) на линию СИП (ВЛИ). Арматура для СИП EKF предназначена для использования на
воздушных линиях напряжением до 1 кВ. Арматура СИП EKF произведена в соответствии
с европейскими стандартами CENELEC CS EN 504 83, NF-C33020, NFC33021, NF-C33040,
NF-C33041; Арматура СИП EKF сертифицирована в России, полностью адаптирована для
использования на территории РФ, прошла испытания в соответствии с ГОСТ Р 51177-98.
«АРМАТУРА ЛИНЕЙНАЯ. Общие технические условия» и ГОСТ 12.2.007.0-75 «Система стандартов
безопасности труда. Изделия электротехнические. Общие требования безопасности»;
Полностью совместима с российскими проводами типа СИП-2 изготовленными по ГОСТ Р
52373-2005; Соответствует Требованиям Технической политики холдинга МРСК.
Преимущества
1. Соответствует требованиям технической политики холдинга МРСК.
2. Специальная смазка и изолированные контактные пластины исключают
попадание воды и воздуха в пятно контакта, что гарантирует долгий срок службы зажимов
прокалывающих.
3. Легкий удобный монтаж.
4. Кронштейны выполнены из алюминиевого сплава с высокой устойчивостью
к механическим и климатическим воз действиям.
5. Крюки выполнены из сплавов повышенной прочности с высокой устойчивостью к коррозии.
Зажимы прокалывающие, ответвительные
серии P1X-95, P2X-95, P3X-95
Зажимы прокалывающие, ответвительные предназначены для герметичного соединения
и ответвления изолированных абонентских проводов и проводов освещения. При затягивании
болта со срывной головкой зубцы контактных пластин прорезают изоляцию и входят в
зацепление с проводником, образуя надежное соединение с минимальным переходным сопротивлением.
Контактные пластины из алюминиевого сплава. Контактные зубцы покрыты силиконовой
смазкой и закрыты резиновым уплотнением. Болты стальные, горячей оцинковки. Испытано
на напряжение 6 кВ в воде на глубине 1 м в течение минуты. Конструкция из стеклонаполненного
погодо- и ультрафиолетостойкого полиамида. Отсутствие потенциала на болтах позволяет
производить монтаж на линиях СИП находящихся под напряжением.
Наименование
Сечение жил магистрали
/
сечение жил ответвления, мм2
Болт
Количество
болтов
Масса нетто, кг
Артикул
Зажим прокалыв.ответ.
P1X-95 16-95/1.5-10
16-95 /1,5-10
М6,
срывная головка на 10, несрывная на 13
1
0,06
p-1x-95
Зажим прокалыв.ответ.
P2X-95 16-95/4-35
16-95/4-35
М8,
срывная головка на 13, несрывная на 17
1
0,14
p-2x-95
Зажим прокалыв.ответ.
P3X-95 25-95/25-95
25-95/25-95
М8,
срывная головка на 13, несрывная на 17
1
0,19
p-3x-95
Габаритные и установочные размеры
Зажим прокалывающий ответвительный Р1х-95
Зажим прокалывающий ответвительный Р2х-95
Зажим прокалывающий ответвительный Р3х-95
Особенности эксплуатации и монтажа
Зажимы данного типа допускают выполнение работ на линии под напряжением.
Демонтаж зажимов прокалывающих возможен (вторичный монтаж не допускается).
Для монтажа/демонтажа зажимов используются трещёточные ключи с головками
на 10, 13, 17. Для монтажа под напряжением ключи должны быть изолированными
и выдерживать напряжение 1000 В.
Технические характеристики
Параметры
Значения
P1X-95
P2X-95
P3X-95
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2, СИП-4
Токопроводимость провода, А:
55 А
160А
70 мм2 — 240А
95 мм2 — 300А
Токопроводимость зажима, А:
70 А
165А
260А
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20 до + 50
Зажим анкерный клиновой
серий PA1000, PA1500
Зажим анкерный клиновой PA1000, PA1500 предназначен для
фиксации провода СИП на магистрали и ответвлениях. Обеспечивают необходимое
тяжение провода в анкерном пролете линии. Проверенная конструкция корпуса из
алюминиевого сплава с высокой устойчивостью к механическим и климатическим
воздействиям. Клинья зажима изготовлены из погодо- и ультрафиолетостойкого
стеклонаполненного полиамида. Специальный рельеф поверхности клиньев надёжно
фиксирует проводник, не повреждая при этом изоляцию.
Наименование
Разрушающая нагрузка,
кгс
Сечениние несущей нейтрали,
мм2
Масса нетто,
кг
Артикул
Зажим анкерный клиновой PA1000
1000
25-35
0,28
pa-1000
Зажим анкерный клиновой PA1500
1500
50-70
0,28
pa-1500
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°

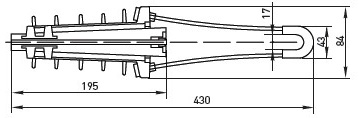

Габаритные и установочные размеры

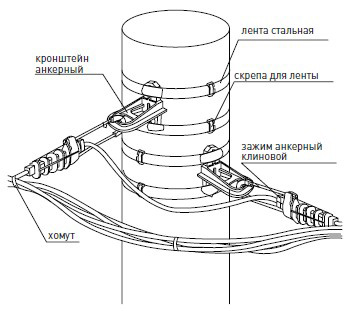

Особенности эксплуатации и монтажа
Максимальный угол отклонения 50° для одинарного анкерного крепления.
Максимальный угол отклонения 100° для двойного анкерного крепления.
Рекомендован к использованию совместно с кронштейном анкерным CА 1500, CА
2000.
Зажим анкерный клиновой серии PA25x100
и поддерживающий серии PAS216/435
Зажим анкерный клиновой PA25x100 предназначен длякрепления абонентской
линии из 2-х или 4-х проводов. Специальный рельеф поверхности клиньев надёжно фиксирует
проводник, не повреждая при этом изоляцию. Легкий монтаж безиспользования инструмента.
Увеличенная до 350 кгс разрушающая нагрузка, позволяет монтировать пролеты до 40
м. Зажим анкерный поддерживающий PAS216/435 предназначен для крепления абонентской
линии из 2-х или 4-х проводов. Пластины из стали горячего цинкования, устойчивы
к коррозии. Полимерные вставки из стеклонаполненного полиамида. Легко превращается
в промежуточный зажим поворотом пластиковых частей на 90° при ослаблении стягивающего
болта.
Наименование
Разрушающая нагрузка,
кгс
Диапазон сечений проводников,
мм2
Диапазон сечений проводников макс.,
мм2
Масса нетто,
кг
Артикул
Зажим анкерный клиновой PA25x100
350
2x16 мм2
4x25 мм2
0,3
pa-25-100
Зажим анкерный поддерживающий PAS216/435
1000
2x16 мм2
4x35мм2
0,044
pas-216-435
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-4
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 10° до + 30°
Габаритные и установочные размеры
Зажим анкерный клиновой PA25x100
Зажим анкерный поддерживающий PAS216/435
Особенности эксплуатации и монтажа
1. Монтаж зажима PA25x100 проводится без использования инструмента.
2. Зажим анкерный поддерживающий PAS216/435 может быть использован в качестве
промежуточного, поворотом фиксирующей части на 90°.
Зажим промежуточный серий PS1500, PS1500+LM
Зажим промежуточный PS1500, PS1500+LM предназначен для крепления
несущей нейтрали на промежуточных опорах. Провод фиксируется самозажимной защёлкой.
Конструкция из стеклонаполненного погодо- и ультрафиолето стойкого полиами да имеет
подвижный шарнир для обеспечения продольной под вижности зафиксированного провода.
Наименование
Разрушающая нагрузка,
кгс
Сечениние несущей нейтрали,
мм2
Диаметр провода,
мм2
Масса нетто,
кг
Артикул
Зажим промежуточный PS1500
1200
25 — 95
8 — 16
0,26
ps-1500
Зажим промежуточный PS1500+LM
1200
25 — 95
8 — 16
0,2
ps-1500-lm
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
Провод укладывается в канавку зажима и зажимается
фиксатором.
Комплект промежуточной подвески
серии ES1500
Комплект промежуточной подвески ES1500 предназначендля крепления
несущей нейтрали на промежуточных и угловыхопорах при углах отклонения до 50° при
подвеске с внешнейстороны линии и при углах отклонений до 30° при подвескевнутри
линии. При больших углах применяются два анкер ных клиновых зажима. Конструкция
состоит из кронштейнаи установленного зажима PS1500 LM. Подвижное соедине ние позволяет
зажиму двигаться в продольном и поперечномнаправлениях. Выступ не позволяет зажиму
вывернуться вверх. Крепление к опоре осуществляется с помощью 2-х витков ленты или
анкерного винта.
Кронштейн изготовлен из алюминиевого сплава с вы сокой механической
прочностью и высокой устойчивостью ккоррозии в промышленной среде, влажном климате
и при низких температурах.
Наименование
Разрушающая нагрузка,
кгс
Сечениние несущей нейтрали,
мм2
Диаметр провода,
мм2
Масса нетто,
кг
Артикул
Комплект промежуточной подвески ES1500
1200
25 — 95
8 — 16
0,75
es-1500
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
Комплект промежуточной подвески ES1500 — можно использовать на угловых опорах при углах поворота трассы до 90°.
При этом необходимо учитывать радиус изгиба нулевой жилы.
Кронштейн анкерный серий CА1500, CА2000, CА25
Кронштейн анкерный CА1500, CА2000 обеспечивает крепление одного
или двух анкерных зажимов для магистральных СИП опоры или стене здания. Крепление
осуществляется двумя болтами М14 или М16 или при помощи двух полос металлической
ленты 20 мм. Ограничители препятствуют соскальзыванию ленты. Разделительные риски
препятствуют нахлесту витков ленты. Кронштейн представляет собой моноблок из алюминиевого
сплава с высокой механической прочностью и высокой устойчивостью к коррозии в промышленной
среде, влажном климате и при низких температурах.
Кронштейн анкерный CА25 предназначен для крепления анкерных и
промежуточных зажимов на опоре или стене здания. Монтаж возможен с помощью стальной
20 мм ленты или болтами М12 и М14. Лента проходит в специальном пазу, что полностью
исключает риск неправильного монтажа. Кронштейн из алюминиевого сплава с высокой
устойчивостью к механическим и климатическим воздействиям.
Наименование
Разрушающая нагрузка,
кгс
Масса нетто,
кг
Артикул
Кронштейн анкерный CА1500
1500
0,23
ca-1500
Кронштейн анкерный CА2000
2000
0,35
ca-2000
Кронштейн анкерный CА25
300
0,02
ca-25
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2, СИП-4
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
Кронштейн анкерный CА1500
Кронштейн анкерный CА25
Особенности эксплуатации и монтажа
1. Крепление кронштейна анкерного CА1500, CА2000 осуществляется
двумя болтами М14 или М16 или при помощи двухполос металлической ленты 20 мм.
2. Монтаж CА25 возможен с помощью стальной 20 мм лентыили болтами М12 и М14.

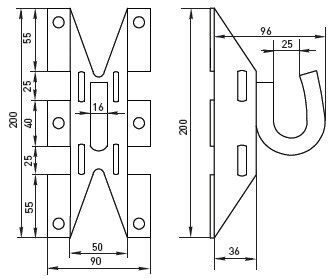

Крюк универсальный CS16, крюк монтажный B16, B20
Крюк универсальный CS16 применяется для крепления анкерных или
поддерживающих зажимов на железобетонных, металлических или деревянных опорах. Крепление
производится двумя полосками металлической ленты. Крюк выполнен из сплава цинка
и алюминия повышенной твердости с высокой устойчивостью к механическим воздействиям
и коррозии.
Крюк монтажный B16, B20 никелированный, используется для деревянных
и железобетонных опор. На бетонных стойках устанавливается в технологические отверстия.
Наименование
Разрушающая нагрузка (МНР),
кгс
Диаметр стержня, мм
Длинна стержня, мм
Масса нетто,
кг
Артикул
Крюк монтажный B16
1500
16
240
0,94
b-16
Крюк монтажный B20
2000
20
240
0,94
b-25
Крюк универсальный CS16
1800
16
0,71
cs-16
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2, СИП-4
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
Крюк монтажный B16
Крюк монтажный B20
Крюк универсальный CS16
Крепление фасадное SF60
Крепление фасадное SF60 предназначено для фиксации проводов на стенах зданий.
Расстояние проводов от стены в 60 мм регламентировано ПУЭ.
Корпус из полиамида обладает высокой механической прочностью и высокой устойчивостью к коррозии в промышленной среде, влажном климате и при низких температурах.
Наименование
Разрушающая нагрузка, кгс
Диаметр жгута, мм
Диаметр дюбеля, мм
Расстояние до стены, мм
Масса нетто, кг
Артикул
Крепление фасадное SF60
200
12 — 47
12
60
0,06
sf-60
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2, СИП-4
Диапазон эксплуатационных температур, С°
от - 45 до + 60
Температура монтажа, С°
от - 10° до + 50°
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
Дюбельная часть арматуры устанавливается в предварительно просверленное
отверстие диаметром 12 мм.
СИП крепится к поддерживающей части арматуры при помощи пластмассовых кабельных
ремешков.
Рекомендуемый шаг установки крепления фасадного SF60 — 0,7 м.
Лента стальная серии F2007, скрепа для ленты серии C20
Лента стальная F2007 предназначена для крепления кронштейнов на опорах. Лента
из нержавеющей стали обладает высокой механической прочностью и высокой устойчивостью
к коррозии в промышленной среде, влажном климате и при низких температурах. Скрепа
для ленты C20 предназначена для фиксации ленты на анкерных опорах.
Наименование
Разрывное усилие кг/мм2
Ширина, мм
Толщина, мм
Упаковка, рулон/м
Масса нетто, кг
Артикул
Лента стальная F2007
70
20
0,7
25
25
f-2007
Наименование
Ширина, мм
Толщина, мм
Упаковка, шт
Масса нетто, кг
Артикул
Скрепа для ленты C20
42
1,6
100
1
c-20
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2, СИП-4
Диапазон эксплуатационных температур, С°
от - 45 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
Скрепа для ленты
Особенности эксплуатации и монтажа
Монтаж комплекта промежуточной подвески с использованием ленты стальной с фиксацией скрепы.
Колпачок защитный изолирующий серий CE4-50, CE25-150
Колпачки защитные изолирующие CE4-50, CE25-150 пред назначены
для оконцевания оголенных концов провода. Обеспе чивают полную герметичность, выдерживают
6 кВ под водой наглубине 1 м в течение минуты. Изделия выполнены из полимера,устойчивого
к погодно-климатическим факторам и ультрафиолетовому излучению.
Наименование
Сечение СИП, мм2
Длинна, мм
Диаметр, мм
Масса нетто, кг
Артикул
Колпачок защитный изолирующий CE4-50
4 — 50
30
12 — 21
0,01
ce-4-50
Колпачок защитный изолирующий CE25-150
25 — 150
54
18 — 26
0,04
ce-25-150
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
6
«Структура СИП»
СИП-2, СИП-4
Диапазон эксплуатационных температур, С°
от - 45 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
Гильзы герметичные изолированные
серии MJPT
Гильзы герметичные изолированные серии MJPT предна значены для
герметичного соединения изолированных проводовосновной магистрали СИП. Прессуется
с помощью матрицы E173.Применимы для алюминиевых многопроволочных проводов.Гильзы
герметичные изолированные MJPT54.6N — предна значены для герметичного соединения
изолированного нулевогонесущего провода СИП. Прессуется с помощью матрицы E173.
Наименование
Сечение СИП, мм2
Тип матрицы для опресовки гильз
Цвет изоляции
D1
D2
D3
Масса нетто, кг
Артикул
Гильзы герметичные изолированные MJPT35
35-35
E173
красный
8,0
8,0
20,0
0,1
mjpt-35
Гильзы герметичные изолированные MJPT50
50-50
E173
жёлтый
9,0
9,0
20,0
0,1
mjpt-50
Гильзы герметичные изолированные MJPT70
70-70
E173
белый
10,5
10,5
20,0
0,1
mjpt-70
Гильзы герметичные изолированные MJPT95
95-95
E173
серый
12,2
12,2
20,0
0,18
mjpt-95
Гильзы герметичные изолированные MJPT54.6N
54-54*
E173
чёрный
10,0
10,0
20,0
0,18
mjpt-54.6n
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
MJPT
Особенности эксплуатации и монтажа
Соединение осуществляется методом опресовки матрицей E173.
Для несущих проводов допустимая механическая на грузка на опресованное соединение
не должнапревышать 40% прочности провода при присоединении с СИП, и не более
20% прочности провода в случае опресовки медного проводника.
Гильзы герметичные изолированные серии MJPB
Гильзы герметичные изолированные MJPB предназначены для герметичного
соединения изолированных проводов абонентских ответвительных линий. Обеспечивают
соединение двух изолированных жил из алюминия и меди. Прессуется с помощью матрицы
E140.
Наименование
Сечение СИП, мм2
Тип матрицы для опресовки гильз
Цвет изоляции
D1
D2
D3
Масса нетто, кг
Артикул
Гильзы герметичные изолированные MJPB 6-16
6 — 16
E140
коричневый/голубой
3,3
5,3
18,0
0,2
mjpb-6-16
Гильзы герметичные изолированные MJPB16-16
16 — 16
E140
голубой
5,3
5,3
18,0
0,25
mjpb-16-16
Гильзы герметичные изолированные MJPB16-25
16 — 25
E140
голубой/оранжевый
5,3
6,5
18,0
0,25
mjpb-16-25
Гильзы герметичные изолированные MJPB 25-25
25 — 25
E140
оранжевый
6,5
6,5
18,0
0,25
mjpb-25-25
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
MJPB
Особенности эксплуатации и монтажа
Соединение осуществляется методом опресовки.
Для несущих проводов допустимая механическая нагрузкана опресованное соединение
не должна превышать 90% прочности несущей нейтрали.
Наконечники герметичные изолированные серии CPTAU
Наконечники герметичные изолированные серии CPTAU предназначены
для герметичного оконцевания изолированных проводов СИП с электрооборудованием.
Внутренняя алюминие вая часть заполнена контактной смазкой, предохраняющей алюминий
от окисления, снижающей контактное сопротивление, а так же обеспечивает надежный
электрический контакт в системе медь — алюминий. Прессуется с помощью матрицы E173.
Наименование
Сечение СИП, мм2
Тип матрицы для опресовки гильз
Цвет изоляции
D1
D2
D3
D4
Масса нетто, кг
Артикул
Наконечники герметичные изолированные CPTAU25
25
E173
оранжевый
6,5
13,0
20,0
24,0
0,1
cptau-25
Наконечники герметичные изолированные CPTAU35
35
E173
красный
8,0
13,0
20,0
24,0
0,1
cptau-35
Наконечники герметичные изолированные CPTAU50
50
E173
жёлтый
9,0
13,0
20,0
24,0
0,1
cptau-50
Наконечники герметичные изолированные CPTAU54
54
E173
чёрный
10,0
13,0
20,0
24,0
0,1
cptau-54
Наконечники герметичные изолированные CPTAU70
70
E173
белый
10,5
13,0
20,0
24,0
0,1
cptau-70
Наконечники герметичные изолированные CPTAU95
95
E215
серый
12,2
13,0
20,0
24,0
0,13
cptau-95
Технические характеристики
Параметры
Значения
Номинальное напряжение, кВ
до 1
«Структура СИП»
СИП-2
Диапазон эксплуатационных температур, С°
от - 60 до + 60
Температура монтажа, С°
от - 20° до + 50°
Габаритные и установочные размеры
CPTAU
Особенности эксплуатации и монтажа
Соединение осуществляется методом опресовки матрицей
E173, E215.
