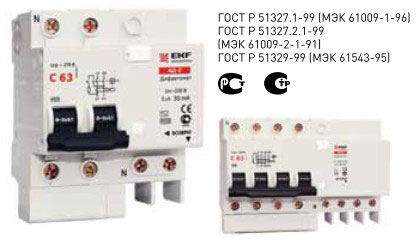

Дифференциальные автоматические выключатели серии АД-2, АД-4, АД-2S, АД-4S EKF

Дифференциальный автоматический выключатель представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.

Особое отличие дифференциальных автоматов EKF в наличии встроенного блока защиты от перенапряжения.

Преимущества

Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
Встроенная защита от перенапряжения.
Контакты выполнены из бескислородной меди.
Корпус изготовлен из не поддерживающей горение пластмассы.
Возможность подключения посредством гребенчатой шины.
Гарантийные обязательства составляют 5 лет.


Кнопка возврат для индикации срабатывания от тока утечки	Наличие селективных дифференциальных автоматов	Защита от перенапряжений

Технические характеристики

Параметры	Значения
Количество полюсов	2; 4
Номинальное напряжение, В	240/415
Коммутационная износостойкость, кол-во циклов	10000
Сечение подключаемого провода, мм2	от 1 до 25
Момент затяжки, Н . м	2,5
Частота сети, Гц	50
Диапазон рабочих температур окружающей среды, °С	от –25 до +40
Климатическое исполнение	УХЛ4
Предельная коммутационная способность Icn, кA	4,5
Количество модулей по 18 мм	от 4 до 8
Характеристика отключения	С
Тип УЗО	АС/S
Класс УЗО	электронный

Дифференциальные автоматические выключатели серии АД-2, АД-2S (двухполюсные) 240 В ~

Наименование	Ном. ток, A	Каталожный номер
Наименование	Ном. ток, A	30 мА	100 мА	300 мА	100 мА тип «S»	300 мА тип «S»
АД-2 6 А	6	DA2-06-30	DA2-06-100	DA2-06-300
АД-2 10 А	10	DA2-10-30	DA2-10-100	DA2-10-300
АД-2 16 А	16	DA2-16-30	DA2-16-100	DA2-16-300
АД-2 20А	20	DA2-20-30	DA2-20-100	DA2-20-300
АД-2 25А	25	DA2-25-30	DA2-25-100	DA2-25-300	DA2-25-100S	DA2-25-300S
АД-2 32А	32	DA2-32-30	DA2-32-100	DA2-32-300	DA2-32-100S	DA2-32-300S
АД-2 40А	40	DA2-40-30	DA2-40-100	DA2-40-300	DA2-40-100S	DA2-40-300S
АД-2 50А	50	DA2-50-30	DA2-50-100	DA2-50-300	DA2-50-100S	DA2-50-300S
АД-2 63А	63	DA2-63-30	DA2-63-100	DA2-63-300	DA2-63-100S	DA2-63-300S

Дифференциальные автоматические выключатели серии АД-4, АД-4S (четырехполюсные) 415 В ~

Наименование	Ном. ток, A	Каталожный номер
Наименование	Ном. ток, A	30 мА	100 мА	300 мА	100 мА тип «S»	300 мА тип «S»
АД-4 6 А	6	DA4-06-30	DA4-06-100	DA4-06-300
АД-4 10 А	10	DA4-10-30	DA4-10-100	DA4-10-300
АД-4 16 А	16	DA4-16-30	DA4-16-100	DA4-16-300
АД-4 20А	20	DA4-20-30	DA4-20-100	DA4-20-300
АД-4 25А	25	DA4-25-30	DA4-25-100	DA4-25-300	DA4-25-100S	DA4-25-300S
АД-4 32А	32	DA4-32-30	DA4-32-100	DA4-32-300	DA4-32-100S	DA4-32-300S
АД-4 40А	40	DA4-40-30	DA4-40-100	DA4-40-300	DA4-40-100S	DA4-40-300S
АД-4 50А	50	DA4-50-30	DA4-50-100	DA4-50-300	DA4-50-100S	DA4-50-300S
АД-4 63А	63	DA4-63-30	DA4-63-100	DA4-63-300	DA4-63-100S	DA4-63-300S
